FS6908B是一个模拟低压降二极管集成电路，支持正负极关断同步整流模拟低压降二极管控制结合一个外部开关，取代在高效率反激电压转换器中的肖特基二极管。该芯片将外部同步整流器(SR) MOSFET 的正向压降控制在 40mV 左右，当电压为负时立即将其关闭。在低输出电压电池充电的应用中 FS6908B可以为自己产生供电电压。可编程的振铃检测电路，防止 FS6908B在 DCM 和准谐振工作期间的错误开启。FS6908B为节省空间的 TSOT23-6 封装。

特点

● 支持高边、低边整流应用

● 可低至0V的宽输出电压范围工作

● 无辅助线圈低输出整流下自供电工作。

● 标准逻辑电平SR MOSFETS方式工作。

● 符合能源之星1W待机的要求。

● <30ns 快速关闭和打开延迟时间。

● <100uA 静态电流。

● 支持 DCM, Quasi-Resonant 和 CCM 工作方式。

● 典型笔记本适配器中电能节约达1.5W。 ● TSOT23-6 封装

应用

● 工业电力系统。

●分散电力系统。

●电池电力系统。

●反激式电源变换器。

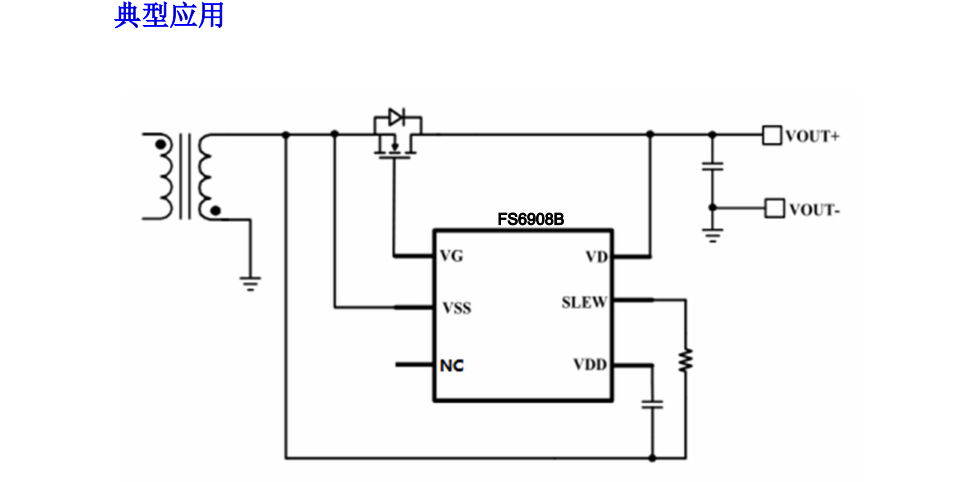

FS6908B快速关断智能整流器原理图
