ZX8002D单通道触摸台灯 化妆镜 触摸芯片带锂电池充电功能IC

一、ZX8002D方案概述

本方案以泛海微电子推出的ZX8002D单通道触摸调光芯片为核心，针对LED台灯、LED化妆镜等小型LED照明产品设计，实现单按键控制三档亮度循环调节的功能。芯片集成了锂电池充电管理模块，支持2.5V-5V宽电压输入，无需额外增加复杂的外围电路，即可完成从供电管理到灯光控制的全流程设计，大幅降低产品开发周期与物料成本，非常适合深圳本地消费电子厂商的快速量产需求。

ZX8002D台灯按键三档调光IC芯片，单键调光IC输入电压2.5-5V，三档亮度调节，一路灯串输出，一个按键控制。按键三档亮度调节。多用于LED台灯，LED化妆镜以及其他LED产品上面。

上电不工作，按一次按键，亮度20%

按二次按键，亮度60%

按三次按键，亮度100%

按四次按键，灭。

按键循环 以此类推。

当介质材料及厚度等差异较大时，可通过调整 VC 与 GND 之间的 Cvc 电容来调节触摸灵敏度。建议的取值范围在 1nF~47nF 之间，典型值为 10nF，在范围内电容值越大，灵敏度越高，电容值越小则灵敏度越低。介质 推荐 VC 电容值3mm 以内压克力\玻璃 6.8nF3-6mm 以内压克力\玻璃 10nF6-10mm 以内压克力\玻璃 22nF

ZX8002D台灯按键三档调光IC芯片应用方案

二、核心芯片功能与参数说明

ZX8002D是专为便携式LED照明设备打造的集成化控制芯片，核心特性如下：

工作电压范围覆盖2.5V-5.5V，完美适配3.7V锂电池供电与5V USB适配器供电两种场景

内置锂电池充电管理功能，外接适配器时可自动完成对磷酸铁锂、三元锂电池的安全充电，还支持充满电压参数自定义调整

出厂默认预设三档亮度循环逻辑：上电后LED处于关闭状态，**次按键触发输出20%亮度，第二次按键切换至60%亮度，第三次按键达到100%满亮度，第四次按键直接关闭灯光，后续重复该循环流程

支持PWM数字调光，输出频率稳定在30KHz，调光过程无肉眼可见频闪，灯光过渡顺滑自然

低功耗设计典型值：电池电压4.0V时待机电流仅10uA，无按键操作超过4秒自动进入低功耗待机模式，大幅延长设备续航时间

支持介质隔离触摸操作，可在玻璃、亚克力等面板下方实现触摸按键功能，提升产品外观一体化程度与防水性能

内置可靠的上电复位POR与低电压复位LVR保护机制，避免电池低压状态下芯片误动作，保障系统运行稳定性

芯片提供SOP-8、QFN15两种封装选项，可根据产品PCB空间灵活选择

三、整体系统架构设计

本方案的系统由四大核心模块组成，整体架构简洁可靠，物料清单精简：

供电输入模块：包含Micro USB/Type-C充电接口、锂电池组、充电状态LED指示灯，外接5V适配器时自动为锂电池充电，充满后自动停止，同时通过指示灯显示充电状态

核心控制模块：以ZX8002D芯片为核心，搭配少量外围阻容元件，完成按键信号检测、PWM调光信号输出、充电管理三大核心功能

按键输入模块：可选择物理轻触按键，也可搭配触摸电极实现电容触摸按键，适配不同产品的外观设计需求

LED负载驱动模块：通过芯片直接驱动小功率LED灯串，若驱动大功率灯组可额外增加N-MOS管扩流，满足不同亮度等级的产品需求

四、硬件电路详细设计

1. 核心电路连接说明

电源引脚VDD直接连接供电输入正极，在引脚附近并联1颗104（0.1uF）去耦电容，滤除电源线上的高频干扰，保障芯片供电稳定

电源负极GND直接连接系统地，保证整个电路的地回路短而粗，避免出现地电位差影响芯片工作

按键输入引脚直接连接轻触按键，按键另一端接系统地，同时并联1颗104电容实现消抖功能，避免机械按键抖动导致的误触发；若使用触摸按键，只需在触摸引脚外接1个铜箔电极，电极覆盖亚克力或玻璃面板即可正常工作

LED输出引脚直接串联LED灯串与限流电阻后连接电源正极，限流电阻阻值根据LED工作电流计算，常规0.5W LED选择10-20Ω电阻即可

充电状态指示灯引脚外接一颗普通贴片LED与限流电阻，充电过程中指示灯常亮，电池充满后指示灯自动熄灭

2. 不同供电场景适配设计

锂电池独立供电场景：直接将3.7V锂电池正负极连接至芯片VDD与GND引脚，无需额外增加稳压电路，芯片可直接正常工作

USB适配器供电场景：5V USB输入直接接入芯片电源端，芯片内部自动完成电压适配，同时启动内置充电管理模块为后端锂电池充电，实现边充边用功能

双供电兼容场景：在USB输入路径增加一颗肖特基二极管做防反接保护，避免电池电流倒灌至适配器，同时保证两种供电模式无缝切换

五、软件功能逻辑设计

本方案无需额外编写复杂固件，芯片出厂已预设成熟的控制逻辑，完整运行流程如下：

设备上电瞬间，芯片完成内部初始化与复位，LED默认处于关闭状态，直接进入低功耗待机模式

**次检测到按键按下信号，芯片唤醒并输出20%占空比的PWM信号，LED以低亮度点亮，适合夜间小场景照明

第二次检测到按键按下信号，PWM占空比提升至60%，LED切换至中等亮度，满足日常阅读、化妆等常规使用需求

第三次检测到按键按下信号，PWM占空比达到100%，LED全功率点亮，实现最高亮度输出，适配长时间精细作业场景

第四次检测到按键按下信号，PWM输出直接关闭，LED熄灭，设备重新回到低功耗待机状态

后续每一次按键按下，都按照“20%亮度→60%亮度→100%亮度→熄灭”的顺序循环切换，逻辑简单清晰，用户学习成本极低

额外保护逻辑：当电池电压低于2.0V时，芯片自动触发低电压复位，强制关闭LED输出，避免锂电池过放损坏，延长电池使用寿命

六、物料清单与成本估算

以单台LED台灯产品为例，核心物料清单如下：

物料名称

型号规格

参考单价

备注

主控IC

ZX8002D

0.45元

泛海微原厂供货，1个起批

轻触按键

6*6mm贴片按键

0.03元

常规国产件

限流电阻

0805封装 10-20Ω

0.01元

常规厚膜电阻

去耦电容

0805封装 0.1uF

0.01元

常规陶瓷电容

充电指示灯

0805封装红色LED

0.02元

常规贴片LED

3.7V锂电池

18650 2000mAh

3.5元

可选不同容量规格

LED灯珠

2835暖白光灯珠

0.2元

可根据需求调整灯珠数量

整体核心BOM成本可控制在0.6元以内，相比使用通用MCU开发的方案，物料成本降低40%以上，非常适合消费电子类产品的量产控本需求。

七、量产与调试注意事项

PCB布线时，触摸电极周边尽量不要走其他信号走线，电极面积建议设置为15-20mm²，触摸面板厚度控制在3mm以内，可获得**的触摸灵敏度

锂电池充电参数可根据客户使用的电池类型，联系原厂进行定制调整，适配不同规格的磷酸铁锂、三元锂电池

深圳本地客户可直接对接泛海微电子获取技术支持，原厂可提供完整的参考原理图、PCB参考设计，还可协助完成样机调试，最快3天即可完成产品从方案到样机的落地

芯片工作温度范围覆盖0-60℃，完全满足日常室内照明产品的使用环境需求，极端低温或高温场景可联系原厂拓展工业级温度版本

八、方案应用拓展

本方案除了基础的LED台灯、LED化妆镜之外，还可快速拓展至更多产品场景：

便携式手持补光灯：搭配不同色温的LED灯珠，实现三档亮度补光，满足户外拍摄需求

小夜灯产品：低亮度档位作为夜间起夜照明，中亮度档位作为阅读辅助灯，适配卧室场景

便携式应急照明灯：搭配大容量锂电池，实现长续航多档位照明，满足停电应急使用需求

桌面小风扇指示灯控：可将调光逻辑移植到风扇档位指示灯控制，实现单按键多档位循环切换功能

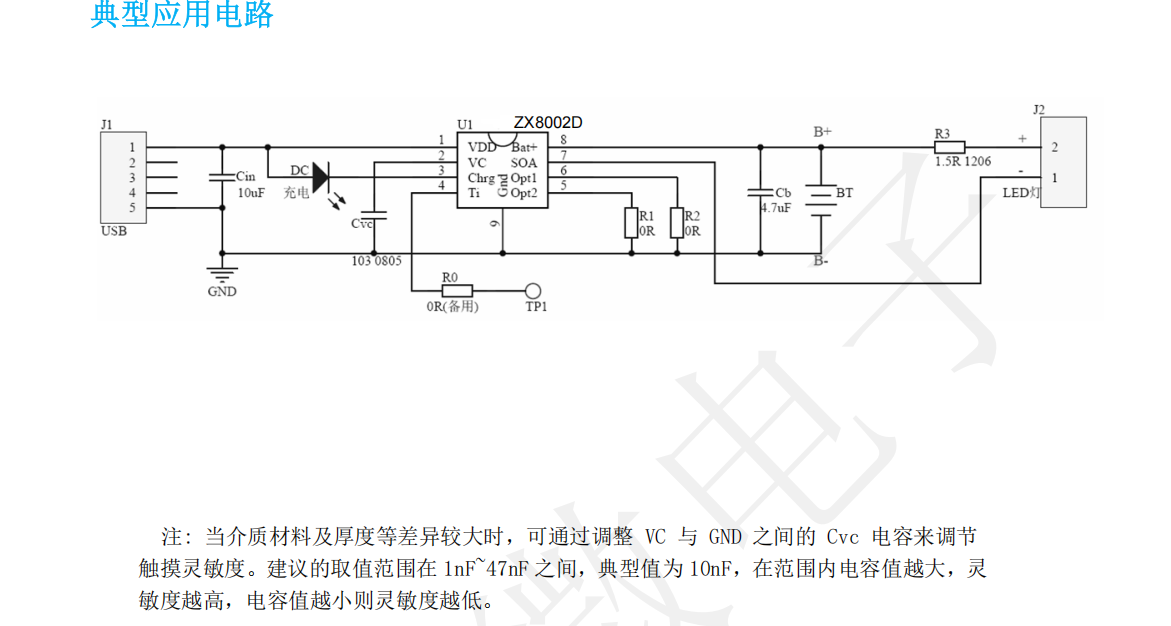

ZX8002D电路原理图
