1、概述
FS2601是一款符合USB QC2.0、QC3.0、华为FCP和三星AFC快充协议的受电端（诱骗取电）协议芯片，让适配器输出合适的电压给产品供电，可广泛应用于各个领域的各种产品，如无线充电、小家电、老化器、智能机器人等。
2、产品应用
小家电、小型加热器
智能家居、音响
卷发器、无线充电
筋膜枪、吸尘器等
3、特性
支持Type-C 或USB-A接口快充协议充电器
支持QC2.0、QC3.0、三星AFC、华为FCP快充协议取电
QC、AFC、FCP快充协议取电:5V、9V
FS2601采用SOT23-6封装
QC3.0是QC2.0的升级版，大改进是QC3.0支持输出电压为0.2V变量为一档进行变化。QC2.0只支持四组固定的电压输出，而QC3.0支持输出电压在3.6V到20V。
同样QC3.0协议也有ClassA和ClassB，ClassA标准的QC3.0支持输出电压在3.6V12V变化，ClassB标准的QC3.0支持输出电压在3.6V20V变化，同样市场上的充电器、充电宝都是以ClassA标准为主的。
今天小编给大家推荐一款手机常用的快充QC3.0协议IC FS2601是一款 USB 端口快速充电协议控制芯片。智能识别多种快速充电协议，对手机等受电设备进行快速充电。FS2601根据受电设备发送的电压请求能够精确的调整VBUS 输出电压，从而实现快速充电。
快充QC3.0协议IC FS2601在调整 5V 输出电压前会自动检测连接的设备是否支持苹果快充协议。如果支持，苹果设备会以大电流充电。如果不支持，会接着检测是否支持调压快充协议。如果连接的设备不支持调压快充协议，FS2601将禁止输出电压调整，并配置供电设备为 USB DCP，确保受电设备并获取大电流充电。如果支持调压快充协议，则开始接受请求指令进行输出电压的调整。
FS2601可通过 QC_EN 开启或关闭高压快充功能，使得应用更灵活。 采用 SOT23-6 封装。

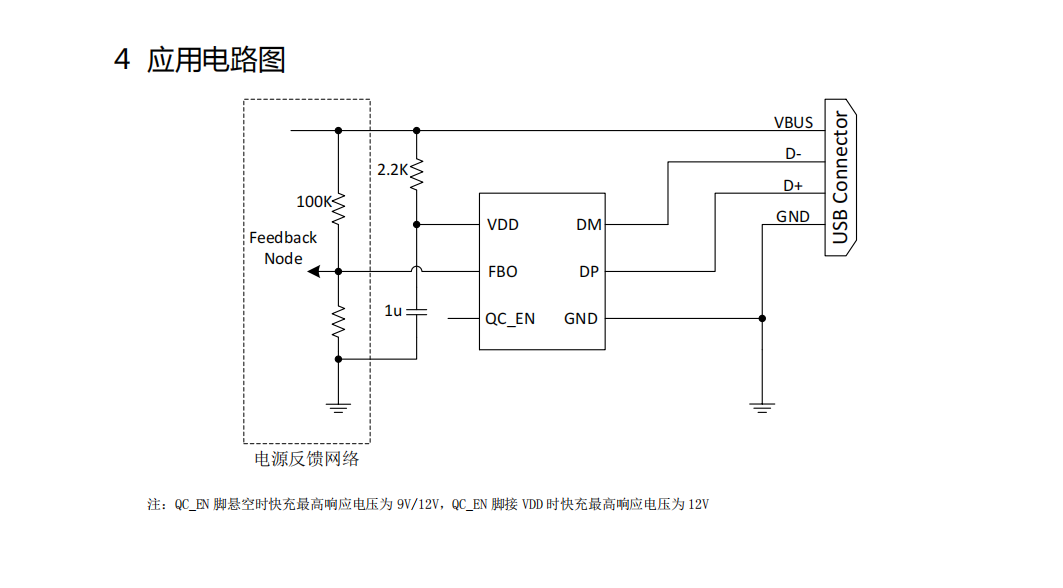

位分析：
1脚DP USB正数据线。
2脚GND地线接地。
3脚FB反馈输出。电流源/灌电流输出。
4脚QC_EN 不同状态时有不同的功能。HIGH启用快速充电（1），响应电压为3.6V?12V；H-Z还启用快速充电，在FS2601F中响应电压为3.6V?9V，而在FS2601Q中为3.6V?12V;LOW禁用快速充电。
5脚VDD 电源。
6脚DM USB负极数据线。
以上都只是简单介绍一下手机常用的快充QC3.0协议IC FS2601的知识，想深入了解更多资料可联系泛海微电子要资料。
