HM2803B带三种亮度模式常亮、弱亮、爆闪大功率手电升压恒流IC

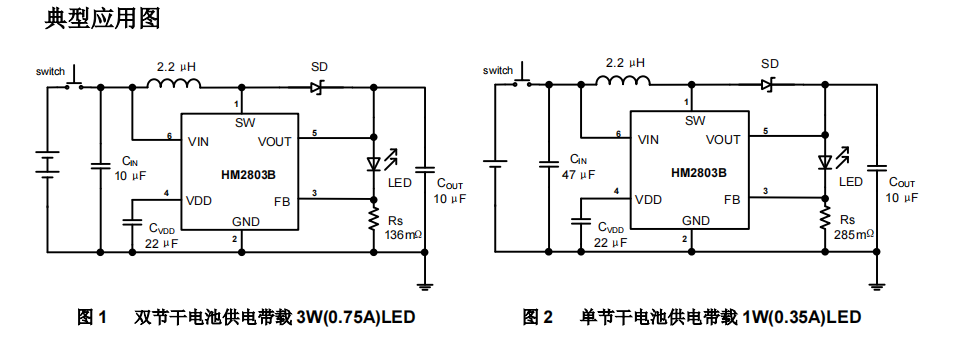

HM2803B带三种亮度模式（常亮、弱亮、爆闪）大功率升压型DC/DC LED驱动器IC，HM2803B是一款带三种亮度模式（常亮、弱亮和爆闪），电流模控制的大功率升压型DC/DC LED驱动器。由于内置了低导通电阻的增强型N沟道功率MOSFET，因此适用于需要高效率、高输出电流的应用电路。另外，可通过在FB端子连接电流检测电阻（RSENSE） 来限制输出电流。由于将电流检测电压 （VSENSE） 设定为100mV，因此可减少在RSENSE 端产生的损耗。HM2803B外围的输出电容使用陶瓷电容器。并且，采用了SOT23-6封装，可适用于高密度安装高精度高效率的应用。特点 LED 恒流精度：±10％ 低启动电压：0.9V（ILED＝270mA） 低保持电压：0.7V（ILED＝200mA） 开关频率：900KHz (TYP.) 低导通电阻：100mΩ（TYP.） 开路 LED 保护 过温保护 三种亮度模式：常亮、弱亮和爆闪 仅需电容、电感、肖特基二极管、电阻等少量外部元器件1. 初次上电时，IC进入**档：常亮模式。断电后8秒内，再次通电，IC进入第二档：弱亮模式。再次断电后8秒内，再次通电，IC进入第三档：爆闪模式。依次循环。如果断电时间超过8秒，则再次上电后，IC进入**档常亮模式。2. 快速换挡时（时间小于30ms）会出现不换挡现象，因为电路有30ms的按键消抖时间。全亮-半亮输出电流为4:1 。HM2803B Page 5 工作原理HM2803B是升压型电流模 DC-DC LED 驱动，并且带有三种亮度模式切换。芯片开始上电以后，芯片默认进入常亮模式。首先由内部振荡器控制的固定开启时间来置位内部 RS 触发器，开启增强型 N 沟道功率 MOSFET。此时，电感电流逐渐增大，芯片此时通过电流感应电路采样电感电流大小。当达到内部阈值时，通过 RS 触发器的复位端，关闭驱动管 NMOS。然后等待下一次驱动管的开启。在此过程中，如果电感电流达到限定值 ILIM，则芯片会提前关闭 NMOS驱动管，以达到限流功能，保持系统的稳定工作。当芯片断电以后，时间间隔在 33ms~8s 内，再次上电，芯片由内部逻辑电路控制，进入弱亮模式。再次断电和上电，时间间隔依旧，芯片会进入爆闪模式，依次循环切换。外接元器件的选定1. 电感器HM2803B推荐的电感值(L值为2.2μH)。HM2803B的工作频率为900KHz，因此可以使用小的电感。根据HM2803B的实际应用场合，电感值得范围在2.2μH~4.7μH之间。对于典型的大电流白光LED应用，建议使用4.7μH电感。电感的DCR(直流电阻)必须低，以降低I2R的功率损耗，并且满足3A的尖峰电流条件下，不会磁饱和。请在实际测试中进行充分的评价。2.二极管使用HM2803B必须使用满足4A导通能力的肖特基二极管。肖特基二极管的低压降特性能够很好的提高功率LED的效率。并且它的反向击穿电压应该比输出电压大。3.输入电容器(CIN)、输出电容器(COUT)、VDD电压保持电容(CVDD)输入电容器 (CIN) 可通过降低电源的输入纹波和噪声干扰来保证HM2803B的正常工作和亮度模式的正常切换。需要特别注意的是，对于单节干电池应用，强烈推荐使用电容值不小于47μF的陶瓷输入电容，使用2个并联的陶瓷电容效果会更好。因为在输入电压比较低的时候(<1.2V)，系统的干扰信号会影响到Vin端的输入信号，导致亮度模式切换时可能会受到干扰。而使用比较大的陶瓷输入电容则可以完全避免干扰信号对输入端的影响。对于双节干电池应用，则可正常使用不小于10μF的陶瓷输入电容。输出电容(COUT)的主要作用是保持输出电压的持续与稳定，不能小。对于通常的应用，建议使用10μF的陶瓷输出电容。输出电容的ESR是决定输出电压纹波的一个重要参数，所以低ESR输出电容器 (COUT) 是为了平滑VOUT而使用的。VDD电压保持电容(CVDD)的主要作用是为内部数字电路模块提供电源电压。强烈推荐使用不小于22μF的陶瓷输入电容，以保证系统的正常工作。另外，CIN、COUT、CVDD请务必使用陶瓷电容器。如果想进一步提高系统的稳定性，可以在贴近芯片的VOUT和GND引脚放置0.1μ F的陶瓷电容，以滤除高频干扰信号。
